一、桥梁上部结构病害概述

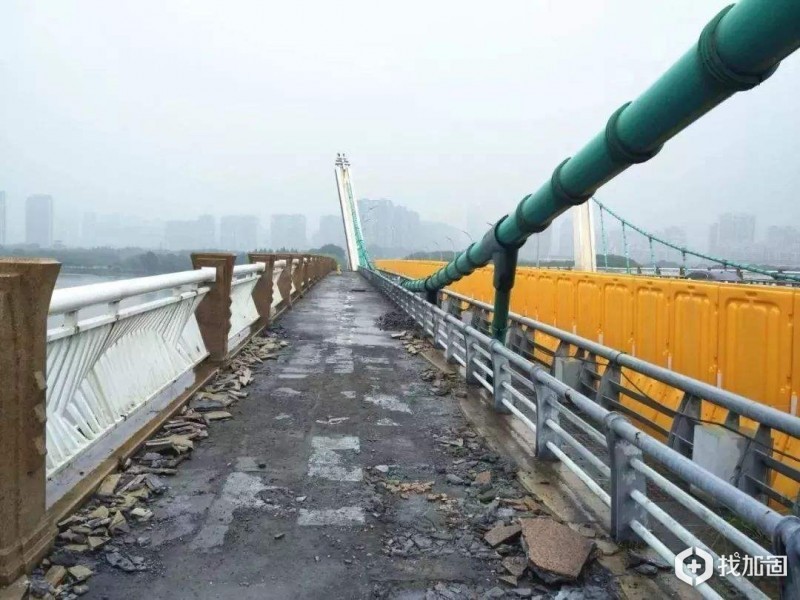

以钢筋混凝土或预应力混凝土材料修建的各类桥梁占我国现役桥梁的绝大多数,由于各种原因,使用多年后,或多或少都出现一些病害,特别是近些年来许多地区交通流量增大及重车增多,桥梁出现的病害较多,相当一部分桥梁已到了不得不加固或者是不加固不让人放心的地步。

对于裂缝宽度的限制值,缝宽小于规范要求的,采用涂刷环氧胶封闭。缝宽大于规范要求的,若是非结构受力裂缝,则采用压力灌缝处理,若是结构受力裂缝,则不仅要治标,还要治本,采用各种加固方法来消除或部分消除裂缝产生的原因。

二、简支板桥

简支板桥是小跨径桥梁常用的结构型式,钢筋混凝土板桥的跨径常为5~13米,有空心板和实心板,施工方法有预制装配和整体现浇。预应力板桥的跨径常为10~20米,一般为空心板,预制装配的较多。

1、钢筋混凝土整体现浇简支板桥

常见的病害有:

(1)跨中附近板底由下而上的竖向裂缝,一般有多条,静态裂缝宽度有可能超过规范限制值,有时还伴随着跨中下挠,表明抗弯能力已不足。

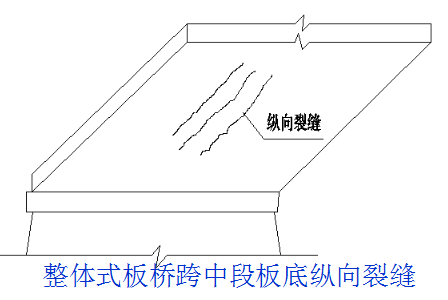

(2)跨中附近板底纵向裂缝,一般也可能有多条,有的静态裂缝宽度也会超过规范要求,这很可能是设计图采用了预制装配的标准图配筋,施工时却改用现浇,将单向板变成整体式双向板,改变了板的受力方式,导致板底横向配筋严重不足,在横向弯矩作用下,引起板底产生纵向裂缝。

2、钢筋混凝土及预应力混凝土预制装配简支板桥

常见的病害有:

(1) 装配式简支板可有桥面铰接缝处出现纵向裂缝,这主要是铰接缝施工质量差,造成各板块的整体性连接差;

(2)也可有支座脱空现象产生,由于每块板的两端各有2个支座,每跨桥都有较多支座,如果施工时支座垫石标高有误差,或预制安装时板有翘曲,或墩台有不均匀沉降都会导致部分支座脱空;

(3)钢筋混凝土的简支板跨中附近板底有由下而上的竖向裂缝,缝宽有可能超过规定要求,或有跨中下挠,抗弯能力不足;

(4)板底出现纵向裂缝,预应力混凝土装配式简支板桥大多采用先张法施工,如果由于施工原因造成底板太薄,使得预应力筋周围混凝土局部应力过大,或者由于混凝土中的氯盐添加剂或者混凝土碳化造成钢筋生锈,均可能产生沿着钢筋的板底纵向裂缝。

(5)一般的空心板在支承端附近不会出现剪切斜裂缝,但近几年来有的桥梁采用了单块宽度达1.5米甚至更大的大空心板,其实相当于小箱梁,腹板厚度不大时,边板的腹板上有可能发现斜裂缝。

3、对上述各种病害可选的加固方法

(1)对板底产生的纵、横向裂缝,当缝宽超过规范的限制时,均可采用粘贴钢板法或粘贴纤维复合材料法加固。但对解决跨中下挠的效果不好;

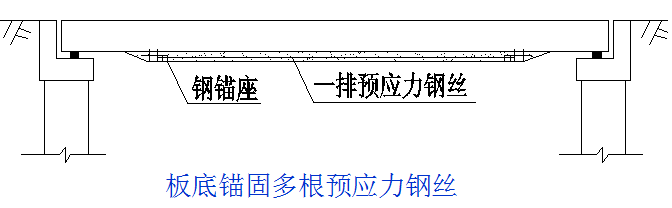

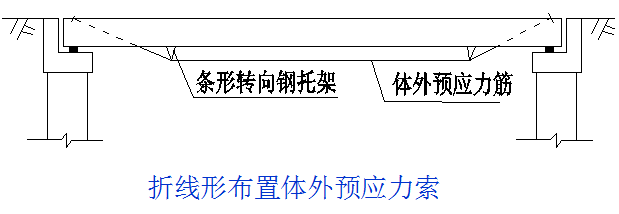

(2)预应力加固法,在板底锚固多根平行的预应力细钢丝,张拉后覆盖特制混凝土(板底锚固多根预应力钢丝),或者设转向托架后折线形布钢束张拉,预应力钢索穿过两端板中斜孔锚固于铺装层下(折线形布置体外预应力索);

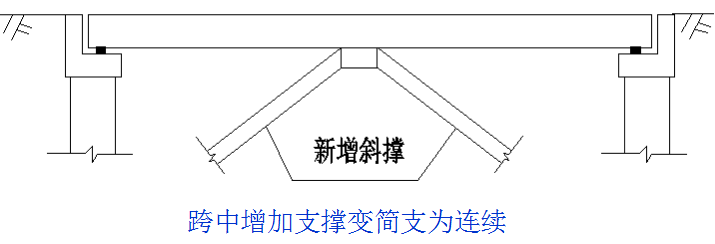

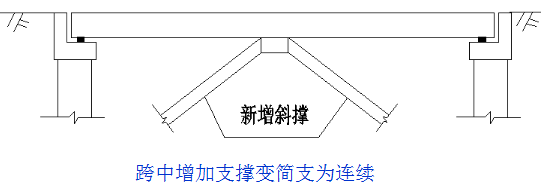

(3)改变结构体系法,如简支板变连续板,小跨径板桥可在跨中或跨中附近增设桥墩或斜撑,采用“跨中增加支撑变简支为连续”,但应注意在中支点负弯矩区,应结合桥面改造,增设足够的受拉钢筋。以上两种方法对解决跨中下挠效果较好;

(4)锚喷混凝土加固法,在板底锚固钢筋网后,喷射混凝土覆盖。其实质是增加板底配筋,类似于“板底锚固多根预应力钢丝”图,只不过板底增加的是普通钢筋网;

(5)对桥面铰缝处的纵向裂缝,只有通过桥面改造来解决,如增加桥面横向钢筋布置,加厚铺装层等;

(6)对板桥支座脱空现象,可采用更换,加钢垫板,楔紧等方法解决。

钢筋混凝土及预应力混凝土连续板桥

钢筋混凝土及预应力混凝土连续板桥一般采用实心板截面或空心板截面,大多采用现浇施工,跨径在20米以下,预应力混凝土连续板跨径偏大些,一般采用后张法,有等高度的,也有变高度的。城市桥梁中的跨线桥、人行桥应用多一些。钢筋混凝土连续板的应用更多。

1、常见病害

(1)钢筋混凝土连续板桥各跨中附近板底由下而上的多条竖向裂缝,横向有可能贯通,属弯曲裂缝,表明抗弯能力不够;

(2)筋混凝土连续板桥各墩顶处桥面开裂,桥下渗水,一般都横向贯通,裂缝可有一条到多条,可由活荷载引起,也可由墩台不均匀沉降引起,如图,说明负弯矩较大,支点截面抗弯能力不足。

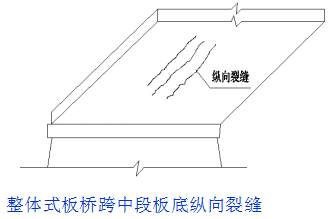

(3)各跨中附近板底出现纵向裂缝,类似于“整体式板桥跨中段板底纵向裂缝”图,要么是钢筋混凝土板底横向钢筋配置不足,要么是混凝土保护层太薄,预应力筋周围混凝土局部应力过大,或是混凝土中的添加剂等原因使钢筋生锈,导致沿钢筋产生裂缝;

(4)跨中下挠,要么是施加的预应力不足,要么是跨中钢筋混凝土板底竖向裂缝过多过宽导致刚度降低,挠度增大。

2、加固方法

(1)对板底裂缝,当缝宽超过规范要求时,可采用粘贴钢板或粘贴纤维复合材料法加固;

(2)对墩顶处桥面开裂,可采用在负弯矩区的混凝土铺装层内增设受拉普通钢筋或预应力钢筋,提高支点截面抗弯能力;

(3)预应力加固法,在板底设转向托架,按折线形布束张拉,此法对各种因受力产生的病害均有利,如下图:

(4)改变结构体系法,如在跨中或跨中附近增设斜支撑,解决跨中下挠过大,或预应力不足,类似于下图,但应增强支撑截面负弯矩区的受拉钢筋。

总结

以上讲了两种桥梁结构——简支板桥和钢筋混凝土及预应力混凝土连续板桥的桥面病害及加固方法。

明天将继续开讲钢筋混凝土及预应力混凝土简支梁桥、钢筋混凝土及预应力混凝土连续梁及悬臂梁桥两种桥梁结构的病害与加固方法,敬请关注。
