混凝土出现裂缝的原因,该怎么处理?

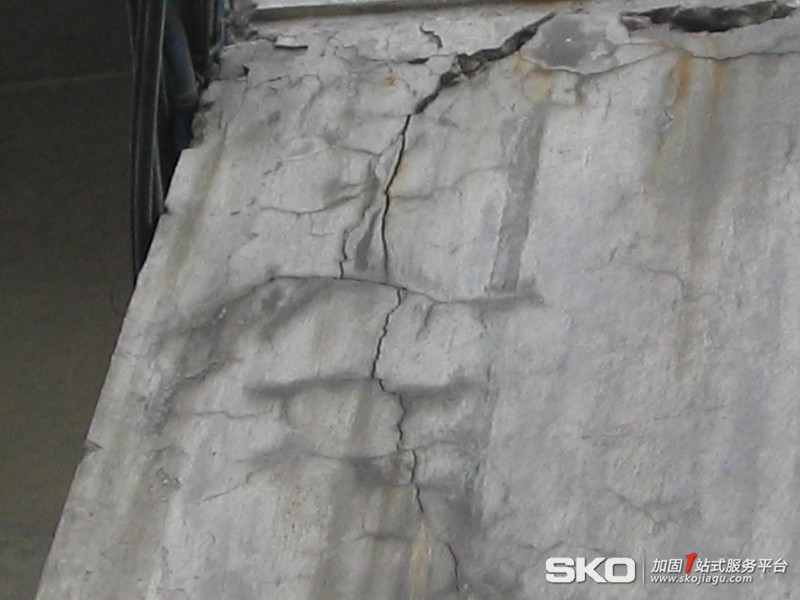

一、混凝土裂缝产生的原因很多,水工建筑物产生裂缝主要有以下几种:
1、混凝土在硬化的过程中,由于干缩引起的体积变形受到约束时产生的裂缝,这种裂缝的宽度有时会很大,甚至会贯穿整个构 件。
2、大体积混凝土水化时产生的大量水化热得不到散发,导致混凝土内外温差较大,使混凝土的形变超过极限引起裂缝。
3、在厚度较大的构件中,由于混凝土的塑性塌落引起的裂缝。
4、当有约束时,混凝土热涨冷缩所产生的体积涨缩,因为受约束力的限制,在内部产生了温度应力,由于混凝土抗拉强度低,容易被温度引起的拉应力拉裂,从而产生温度裂缝。由于太阳暴晒产生裂缝也是工程中较常见的现象。
5、混凝土加水拌和后,水泥中的碱性物质与活性骨料中活性氧化硅等起反应,析出的胶状碱——硅胶从周围介质中吸水膨涨,体积增大三倍,从而使混凝土涨裂产生裂缝。
6、在炎热的大风天气,混凝土表面蒸发较过快,造成混凝土内部水化热过高,在混凝土浇筑数小时仍处于塑性状态,易产生塑性收缩裂缝。
7、构件超载产生的裂缝,例如:构件在超出设计的均布荷载或集中荷载作用下产生内力弯矩,出现垂直于构件纵轴的裂缝,构件在较大剪力作用下,产生斜裂缝,并向上、下延伸。
8、当结构的基础出现不均匀沉陷,就有可能会产生裂缝,随着沉陷的进一步发展,裂缝会进一步扩大。
9、当钢筋混凝土处于不利环境中,例如:侵蚀性水,由于混凝土保护层厚度有限,特别是当混凝土密实性不良,环境中的氯离子等和溶于水中的氧会使混凝土中的钢筋生锈,生成氧化铁,氧化铁的体积比原来金属的体积大的多,铁锈体积膨胀,对周围混凝土挤压,使混凝土胀裂。
二、混凝土工程的常见缺陷修补,国内外修补裂缝的方法很多,归纳起来主要有以下三大类:
1、开槽法、表面封闭法修补裂缝
混凝土的微细裂缝是很多建筑危害产生的根源,很多微细修复起来非常困难。首先当裂缝宽度小于0.3mm时,很难往裂缝里面灌注修复材料。其次,有一些裂缝已经被水浸泡,裂缝内部产生碳酸钙结晶体将裂缝封堵,无法进行灌注。因此,针对无法灌注修复的裂缝,需要采取封闭的办法进行处理。
2、自动低压注浆法修补裂缝
灌浆技术施工步骤
(1)观察裂缝的宽度、长度、是否贯通、是否漏水、分析裂缝形成的原因。
(2)基层处理:清除裂缝表面的灰尘、油污;
(3)确定注入口:一般按20~750px距离设置设一个注入口,注入口位置尽量设置在裂缝较宽、开口较通畅的部位,贴上胶带,预留;
(4)封闭裂缝:采用快干型封缝胶,沿裂缝表面涂刮,留出注入口;
(5)安设塑料底座:揭去注入口上胶带,用封缝胶将底座粘于注入口上;
(6)安设灌浆器:将配好的灌浆树脂注入软管中,把装有树脂的灌浆器旋紧于底座上;
(7)灌浆:松开灌浆器弹簧,确认注入状态,如树脂不足可补充再继续注入;
(8)注入完闭:待注入速度降低确认不再进胶后,可拆除灌浆器,用堵头将底座堵死;
(9)树脂固化后敲掉底座及堵头,清理表面封逢胶。
3、表面涂刷覆盖法修补裂缝
裂缝封闭剂是高性能聚合物乳液添加多种改性外加剂而成,固化后形成橡塑共混的“树脂合金”体系。具有极强粘接力和较高的韧性,刚柔结合,有效防止水汽、化学物质和二氧化碳的浸入,避免钢筋锈蚀和混凝土结构的进一步损坏,提高建筑物的耐久性。绿色环保,是一种既具有高分子材料的柔性,又具有无机材料的耐久性等优点的新型混凝土修复材料。特别针对混凝土硬化初期因干燥失水等原因所产生的表面不规则网状裂缝的修复
裂缝是混凝土结构中普遍存在的一种现象,它的出现不仅会降低建筑物的抗渗能力,影响建筑物的使用功能,而且会引起钢筋的锈蚀,混凝土的碳化,降低材料的耐久性,影响建筑物的承载能力,因此严格按规程、规范要求施工,严把质量关,防患于未来,尽可能地降低混凝土裂缝的出现;对混凝土裂缝进行认真研究、区别对待,采用合理的方法进行处理,并在施工中采取各种有效的预防措施来预防裂缝的出现和发展,保证建筑物和构件安全、稳定地工作。
- 上一篇: 地基加固的一般方法
- 下一篇: 旧房改造设计方法和注意事项
