回弹法检测混凝土强度

1.工作原理

混凝土回弹仪式是通过弹簧来带动弹击锤，当弹击杆弹击混凝土表面后，表面产生的瞬时弹性恢复力带动指针弹回并指示出弹回的距离。并根据得出回弹值来推定混凝土的抗压强度。

2.工艺流程 　测区选择→测区表面处理→回弹测试→碳化深度测试→回弹数据计算。

3.施工步骤：

（1）测区选择：每一构件或结构测区数不应少于10个，测区面积一般为200mm×200mm为宜，测区应尽量选测混凝土浇筑侧面，使用回弹仪水平方向对构件进行回弹。

（2）测区表面处理：检测面应为混凝土表面，若有粉刷层或瓷砖等外饰面包裹混凝土构件，先将其敲除，直至露出混凝土表面，再用磨石对混凝土表面进行打磨平整。要求测试面平整干燥，不应有接缝、浮浆和油垢。

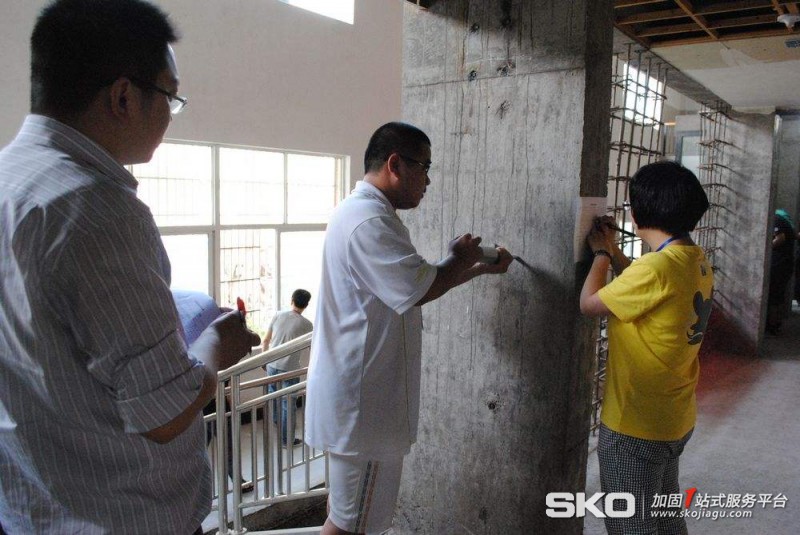

（3）回弹测试：回弹时要使回弹仪始终垂直于混凝土检测面，施压回弹，读数，复位，依次进行回弹。测点应均匀分布在测区内，相邻测点不宜小于20mm，每个测点16个回弹值。

（4）碳化深度测试：采用打孔机在受检混凝土构件上打孔，直径大约为15mm，深度要大于碳化深度，清除孔内碎屑，滴入酚酞溶液，采用碳化深度测量专用尺进行测量，每个测点不应少于3次，取平均值（碳化深度测点不应少于构件测区的30%）。

（5）回弹数据计算：

1）从测区的16个测点数据中，剔除3个最大和3个最小的值，余下10个求平均值。

2）根据检测的方向、侧面、表面、底面、泵送、非泵送、碳化深度查表得出强度换算值。

3）根据换算值计算出强度平均值、强度最小值、强度标准差、强度推定值。
